三坐標測量位置度有哪些問題？
[2016-05-18]

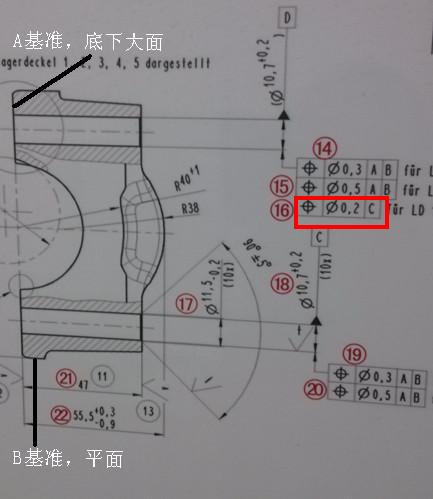

三坐標還是首選昆山精坐標，三坐標產品大品牌知道信賴！首先16號位置度所標注的是相對于C基準的,即相對于基準孔C軸線的.所以位置度評價包含D孔相對于C基準孔的X、Y方向間距偏差,還包含D孔軸線相對于C基準孔軸線的平行度偏差.
在三坐標建立坐標系的時候,以A基準平面確定Z軸,B基準平面確定Y軸,C基準圓柱確定坐標原點.這樣再評價D圓柱相對C的位置度0.2,這是正確的,因?yàn)檫@樣評價時到時候給出兩孔Y向理論距離就行了,不需要再用C、D孔構鍵線來確定Y軸.至于C、D孔位置度都是A和B基準下進行評價的,所以應當以B基準做軸向.

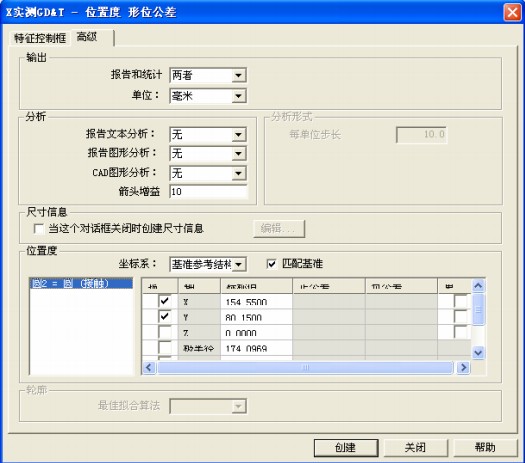

就如下圖精坐標三坐標所使用的軟體PC－DMIS中的位置度輸出,就像在評價D圓柱的位置度時,原點在C基準圓柱處,因?yàn)橹幌鄬τ贑基準,所以評價時只要勾選X,Y就行了并輸入其相對于C基準的理論X、Y距離進行評價.
